Запасные части насоса PBF10.4.56, мотора MBF10.4.56 «ГИДРОСИЛА» |
|
телефон (495) 997-17-23 (926) 870-70-72 |
|

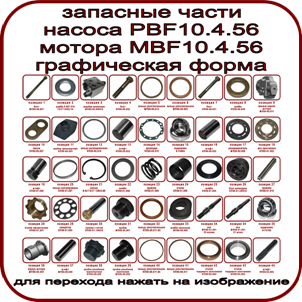

Для увеличения нажать на схему |
|
Поз. |
ОБОЗНАЧЕНИЕ ГИДРОСИЛА |
НАИМЕНОВАНИЕ |
КОЛ-ВО |
ПРИМЕЧАНИЕ |
|
1 |
В115 |
Кольцо стопорное |
1 |
ДСТУ ГОСТ 13942:2008 |
|
2 |
PBF10.56-02.00 |
Корпус уплотнения |
1 |
|
|
3 |
BABSL 40-62-7 |
Манжета Simmering |
1 |
|
|
4 |
А45 DIN471 |
Кольцо стопорное |
1 |
DIN471 |
|
5 |
PBF10.56-04.02 |
Втулка поджима |
1 |
|
|
6 |
O-Ring 109.4x3.1 |
Кольцо уплотнительное |
1 |
DIN ISO 1629 |
|
7 |
PBF10.56-00.17 |
Шайба регулировочная |
2 |
|
|
7.1 |
PBF10.56-00.17-01 |
Шайба регулировочная |
1 |
|
|
7.2 |
PBF10.56-00.17-02 |
Шайба регулировочная |
1 |
|
|
8 |
PBF10.56-00.15 |
Шайба регулировочная |
4 |
|
|
8.1 |
PBF10.56-00.15-01 |
Шайба регулировочная |
1 |
|
|
8.2 |
PBF10.56-00.15-02 |
Шайба регулировочная |
1 |
|
|
9 |
115х3 |
Кольцо стопорное |
1 |
DIN472 |
|
10 |
PBF10.56-03.00 |
Обойма |
1 |
|
|
11 |
PBF10.56-00.16 |
Шайба регулировочная |
2 |
|
|
11.1 |
PBF10.56-00.16-01 |
Шайба регулировочная |
1 |
|
|
11.2 |
PBF10.56-00.16-02 |
Шайба регулировочная |
1 |
|
|
12 |
6У-27711А1К |
Подшипник |
1 |
|
|
13 |
PBF10.56-00.13 |
Шайба регулировочная |
2 |
|
|
13.1 |
PBF10.56-00.13-01 |
Шайба регулировочная |
1 |
|
|
13.2 |
PBF10.56-00.13-02 |
Шайба регулировочная |
1 |
|
|
14 |
PBF10.56-04.01 |
Вал |
1 |
|
|
15 |
PBF10.56-00.18 |
Сепаратор |
1 |
|
|
16 |
М4x16 |
Винт |
14 |
ГОСТ 28963-91 |
|
17 |
PBF10.56-07.00 |
Плунжер в сборе |
7 |
|
|
18 |
PBF10.56-00.19 |
Штифт |
1 |
|
|
19 |
PBF10.56-00.06 |
Полукольцо |
2 |
|
|
20 |
6-2007109АК |
Подшипник |
1 |
|
|
21 |
PBF10.56-00.09 |
Шип |
1 |
|
|
22 |
PBF10.56-00.14 |
Шайба регулировочная |
2 |
|
|
22.1 |
PBF10.56-00.14-01 |
Шайба регулировочная |
1 |
|
|
22.2 |
PBF10.56-00.14-02 |
Шайба регулировочная |
1 |
|
|
23 |
PBF10.56-00.05 |
Втулка |
1 |
|
|
24 |
D=32 |
Пружина тарельчатая |
4 |
|
|
25 |
PBF10.56-06.00 |
Блок цилиндров |
1 |
|
|
26 |
PBF10.112-00.11 |
Пробка |
1 |
|
|
27 |
PBF10.112-00.12 (-00 … -25) |
Табличка фирменная |
1 |
|
|
28 |
PBF10.112-00.10 |
Пробка транспортная |
1 |
|
|
29 |
PBF10.56-00.01 |
Корпус |
1 |
|
|
30 |
MBF10.56-08.00 |
Распределитель |
1 |
|
|
30.1 |
РBF10.56-08.00 |
Распределитель |
1 |
Правого направления вращения вала |
|
30.2 |
РBF10.56-09.00 |
Распределитель |
1 |
Левого направления вращения вала |
|
31 |
O-Ring 89x3.5 |
Кольцо уплотнительное |
1 |
DIN ISO 1629 |
|
32 |
PBF10.112-00.21 |
Штифт |
1 |
|
|
33 |
MBF10.56-00.02 |
Крышка задняя |
1 |
|
|
33.1 |
РBF10.56-00.02 |
Крышка задняя |
1 |
Правого направления вращения вала |
|
33.2 |
РBF10.56-00.23 |
Крышка задняя |
1 |
Левого направления вращения вала |
|
34 |
10 65Г.019 |
Шайба стопорная |
6 |
ГОСТ 6402-70 |
|
35 |
М10-6Н.04 |
Гайка |
6 |
ДСТУ ГОСТ5915:2008 |
|
36 |
М10-6gх55.109 |
Шпилька |
6 |
ДСТУ ГОСТ 22042:2008 |
|
37 |
O-Ring 14.5x2.5 |
Кольцо уплотнительное |
1 |
DIN ISO 1629 |
