GIDROSERVIS-SDMГИДРОСЕРВИС-СДМНасос подпитки НШ-18 Насос подпитки НП90-05.000 Насос подпитки CPX 18/1R(L).B

Для увеличения нажать на схему

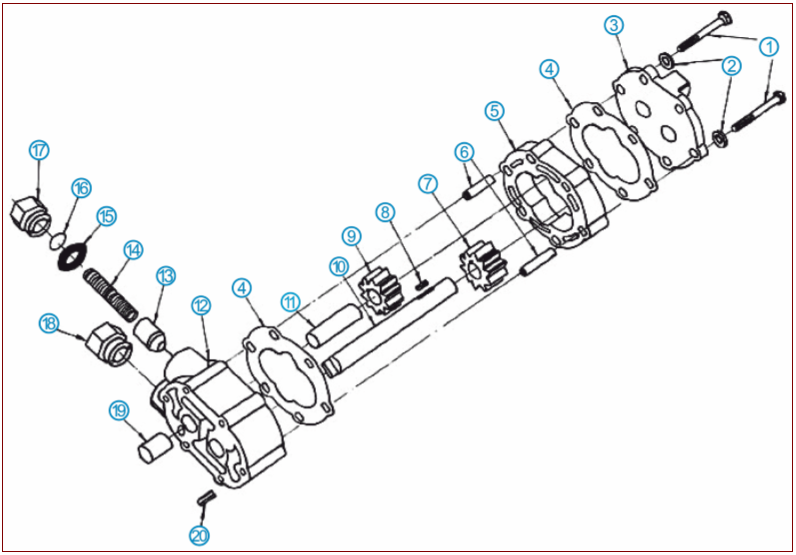

Структурная схема Насос подпитки НШ-18 Насос подпитки НП90-05.000 Насос подпитки CPX 18/1R(L).B

Запасные части насос подпитки НП90-05.000 «ГИДРОСИЛА»

Запасные части насос подпитки НШ-18 «ГИДРОСИЛА»

Запасные части насос подпитки CPX 18/1R(L).B «ГИДРОСИЛА»
Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Шайба CPX-00.044 Шайба НП90-05.044Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Крышка верхняя CPX-00.001 Крышка верхняя НП90-05.001Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Прокладка CPX-00.012 Прокладка НП90-05.012Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Корпус насоса CPX-00.004 Корпус насоса НП90-05.004Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Втулка CPX-00.003 Втулка НП90-05.003Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Шестерня CPX-00.010-02 Шестерня НП90-05.010Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Шпонка CPX-00.008-01 Шпонка НП90-05.008Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Шестерня CPX-00.010-02 Шестерня НП90-05.010-01Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Вал CPX-00.007-01 Вал НП90-05.007Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Ось CPX-00.006 Ось НП90-05.006Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Крышка нижняя CPX-00.100 Крышка нижняя НП90-05.100Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Клапан CPX-00.011 Клапан НП90-05.011Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Пружина CPX-00.013 Пружина НП90-05.013-01Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Кольцо уплотнительное PVS90-00.011-05 Кольцо уплотнительное НП90-00.011-05Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Шайба регулировочная CPX-00.016 Шайба регулировочная НП90-05.016Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Пробка MFS90-03.001-01 Пробка НП90-03.001-01Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Пробка резьбовая транспортная PVS90-00.025 Пробка резьбовая транспортная НП90-00.025Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Пробка CPX-00.005 Пробка PVS90-05.005 Пробка НП90-05.005Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Штифт пружинный CPX-00.009 Штифт пружинный НП90-05.009Запасные части насоса подпитки CPX 18/1R(L).B (НП90-05.000, НШ-18) Болт НП90-05.002 Болт CPX-00.002Запасные части насос НП-112 «ГИДРОСИЛА» Запасные части мотор МП-112 «ГИДРОСИЛА» Запасные части насос НП-71 «ГИДРОСИЛА», SPV-22 SAUER Запасные части мотор МП-71 «ГИДРОСИЛА», SMF-22 SAUER Запасные части насос НП-52 «ГИДРОСИЛА», SPV-21 SAUER Запасные части мотор МП-52 «ГИДРОСИЛА», SMF-21 SAUER Запасные части насос НП-33 «ГИДРОСИЛА», SPV-20 SAUER Запасные части мотор МП-33 «ГИДРОСИЛА», SMF-20 SAUER Запасные части гидрораспределитель НП90-06.000 «ГИДРОСИЛА» Запасные части насос подпитки НП90-05.000 НШ-18 «ГИДРОСИЛА» Запасные части клапанная коробка МП90-02.000 «ГИДРОСИЛА» Запасные части роторная группа (качающий узел) «ГИДРОСИЛА», SAUER насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22 мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22 Запасные части насос НП-90 «ГИДРОСИЛА», SPV-23 SAUER Запасные части мотор МП-90 «ГИДРОСИЛА», SMF-23 SAUER Запасные части насос ТН112-2 «ГИДРОСИЛА» Запасные части насос ТН90-1 «ГИДРОСИЛА» Запасные части гидростатической трансмиссии ГСТ-90, ГСТ-112 "ГИДРОСИЛА"Ремонтные комплекты "ГИДРОСИЛА", SAUER насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22 мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22

телефон

(495) 997-17-23

(926) 870-70-72

Поз.

ОБОЗНАЧЕНИЕ

ГИДРОСИЛА

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛ-ВО

1

CPX-00.002

НП90-05.002

Болт

2

2

CPX-00.044

НП90-05.044

шайба

2

3

CPX-00.001

НП90-05.001

Крышка верхняя

1

4

CPX-00.012

НП90-05.012

Прокладка

2

5

CPX-00.004

НП90-05.004

Корпус насоса

1

6

CPX-00.003

НП90-05.003

Втулка

2

7

CPX-00.010-02

НП90-05.010

Шестерня

1

8

CPX-00.008-01

НП90-05.008

Шпонка

1

9

CPX-00.010-02

НП90-05.010-01

Шестерня

1

10

CPX-00.007-01

НП90-05.007

Вал

1

11

CPX-00.006

НП90-05.006

Ось

1

12

CPX-00.100

НП90-05.100

Крышка нижняя

1

13

CPX-00.011

НП90-05.011

Клапан

1

14

CPX-00.013

НП90-05.013

Пружина

1

15

PVS90-00.011-05

НП90-00.011-05

Кольцо уплотнительное

1

16

CPX-00.016

НП90-05.016

Шайба регулировочная

1

16

CPX-00.016-01

НП90-05.016-01

Шайба регулировочная

1

16

CPX-00.016-02

НП90-05.016-02

Шайба регулировочная

1

17

MFS90-03.001-01

МП90-03.001-01

Пробка

1

18

PVS90-00.025

НП90-00.025

Пробка резьбовая транспортная

1

19

CPX-00.005

НП90-05.005

Пробка

1

20

CPX-00.009

НП90-05.009

Штифт пружинный

1
