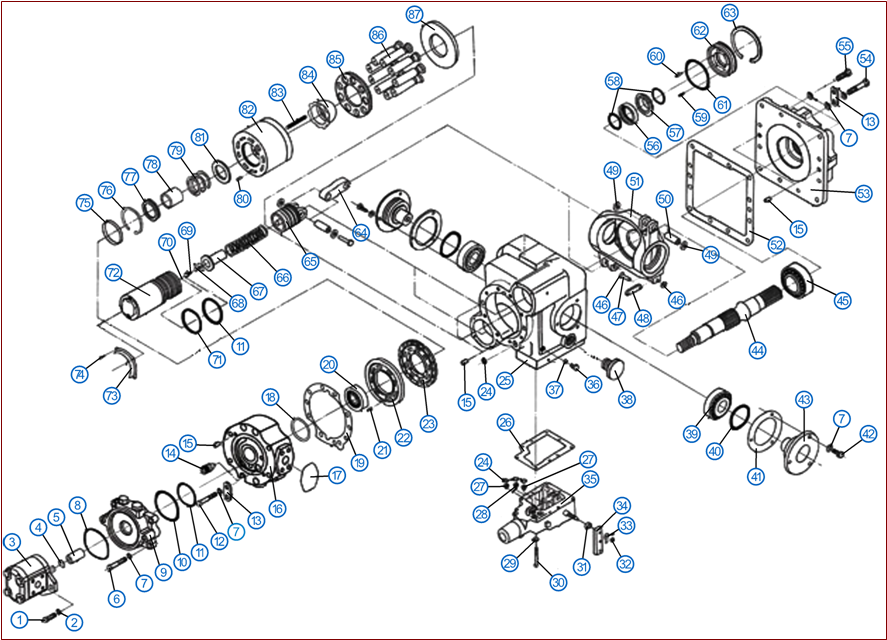

Структурная схема насос ТН90-1 «ГИДРОСИЛА»
GIDROSERVIS-SDMГИДРОСЕРВИС-СДМ

Запасные части насос ТН90-1 «ГИДРОСИЛА»

Для увеличения нажать на схему

Запасные части насоса ТН90-1
Дно приставное НП90-01.300 биметалл
Дно приставное PVS90-01.300 биметаллЗапасные части насоса ТН90-1
Корпус насоса НП90-00.004
Запасные части насоса ТН90-1
Прокладка НП90-00.017
Запасные части насоса ТН90-1
Жиклёр НП90-00.013-01
Запасные части насоса ТН90-1
Жиклёр НП90-00.013
Запасные части насоса ТН90-1
Шайба НП90-00.044
Запасные части насоса ТН90-1
Болт НП90-00.038
Запасные части насоса ТН90-1
Втулка НП90-00.009
Запасные части насоса ТН90-1
Кольцо уплотнительное НП90-00.011-01
Запасные части насоса ТН90-1
Вал PVH90-1-01.001-16 23-ZЗапасные части насоса ТН90-1
Шайба регулировочная НП90-00.018
Запасные части насоса ТН90-1
Болт НП90-00.037
Запасные части насоса ТН90-1
Цапфа НП90-08.001
Запасные части насоса ТН90-1
Подшипник 6-7410А ТУ 37.006.060-80
Запасные части насоса ТН90-1
Шайба упорная НП90-09.012
Запасные части насоса ТН90-1
Палец НП90-09.011-01
Запасные части насоса ТН90-1
Тяга НП90-09.010
Запасные части насоса ТН90-1
Кольцо уплотнительное НП90-00.011-10
Запасные части насоса ТН90-1
Палец НП90-09.007
Запасные части насоса ТН90-1
Люлька НП90-09.002
Запасные части насоса ТН90-1
Прокладка НП90-00.014
Запасные части насоса ТН90-1
Крышка передняя НП90-03.001
Запасные части насоса ТН90-1
Болт НП90-00.034
Запасные части насоса ТН90-1
Болт НП90-00.036
Запасные части насоса ТН90-1
Втулка торцевого уплотнения НП90-00.002
Запасные части насоса ТН90-1
Втулка торцевого уплотнения НП90-04.003
Запасные части насоса ТН90-1
Шайба упорная НП90-09.008
Запасные части насоса ТН90-1
Пружина НП90-04.004
Запасные части насоса ТН90-1
Штифт НП90-04.002
Запасные части насоса ТН90-1
Кольцо уплотнительное НП90-00.011-04
Запасные части насоса ТН90-1
Корпус торцевого уплотнения НП90-04.001
Запасные части насоса ТН90-1
Кольцо пружинное НП90-00.028
Запасные части насоса ТН90-1
Тяга НП90-09.006
Запасные части насоса ТН90-1
Сервопоршень НП90-09.001
Запасные части насоса ТН90-1
Пружина НП90-09.003
Запасные части насоса ТН90-1
Кольцо уплотнительное НП90-00.011
Запасные части насоса ТН90-1
Шайба НП90-09.005
Запасные части насоса ТН90-1
Шайба 8 65Г 019 ГОСТ 6402-70
Запасные части насоса ТН90-1
Болт М8 6g x 55.58.05 ГОСТ 7795-70
Запасные части насоса ТН90-1
Кольцо уплотнительное НП90-00.011-02
Запасные части насоса ТН90-1
Сервоцилиндр НП90-10.001
Запасные части насоса ТН90-1
Скоба НП90-00.006
Запасные части насоса ТН90-1
Винт НП90-00.042
Запасные части насоса ТН90-1
Кольцо центрирующее НП90-01.007
Запасные части насоса ТН90-1
Стакан НП90-09.004
Запасные части насоса ТН90-1
Шайба НП90-01.006
Запасные части насоса ТН90-1
Втулка НП90-01.005
Запасные части насоса ТН90-1
Пружина НП90-01.009
Запасные части насоса ТН90-1
Штифт НП90-01.008
Запасные части насоса ТН90-1
Шайба НП90-01.004
Запасные части насоса ТН90-1
Блок цилиндров НП90-01.200
Запасные части насоса ТН90-1
Пружина НП90-01.010
Запасные части насоса ТН90-1
Втулка сферическая НП90-01.001
Запасные части насоса ТН90-1
Кольцо В-62  ГОСТ 13943-86
Запасные части насоса ТН90-1
Шайба с лапкой НП90-00.045
Запасные части насоса ТН90-1
Рычаг управления НП90-00.010
Запасные части насоса ТН90-1
Гидрораспределитель НП90-06.000
Запасные части насоса ТН90-1
Пробка резьбовая НП90-12.001
Запасные части насоса ТН90-1
Кольцо уплотнительное НП90-00.011-06
Запасные части насоса ТН90-1
Пробка резьбовая транспортная НП90-00.025
Запасные части насоса ТН90-1
Подшипник 6-7409А ТУ 37.006.060-80
Запасные части насоса ТН90-1
Гайка НП90-00.043
Запасные части насоса ТН90-1
Рычаг управления ТН112-2-00.003
Запасные части насос НП-112 «ГИДРОСИЛА»
Запасные части мотор МП-112 «ГИДРОСИЛА»
Запасные части насос НП-71 «ГИДРОСИЛА», SPV-22 SAUER
Запасные части мотор МП-71 «ГИДРОСИЛА», SMF-22 SAUER
Запасные части насос НП-52 «ГИДРОСИЛА», SPV-21 SAUER
Запасные части мотор МП-52 «ГИДРОСИЛА», SMF-21 SAUER
Запасные части насос НП-33 «ГИДРОСИЛА», SPV-20 SAUER
Запасные части мотор МП-33 «ГИДРОСИЛА», SMF-20 SAUER
Запасные части гидрораспределитель НП90-06.000 «ГИДРОСИЛА»
Запасные части насос подпитки НП90-05.000 НШ-18 «ГИДРОСИЛА»
Запасные части клапанная коробка МП90-02.000 «ГИДРОСИЛА»
Запасные части роторная группа (качающий узел) «ГИДРОСИЛА», SAUER
насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22
мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22
Запасные части насос НП-90 «ГИДРОСИЛА», SPV-23 SAUER
Запасные части мотор МП-90 «ГИДРОСИЛА», SMF-23 SAUER
Запасные части насос ТН112-2 «ГИДРОСИЛА»
Запасные части насос ТН90-1 «ГИДРОСИЛА»
Запасные части гидростатической трансмиссии ГСТ-90, ГСТ-112 "ГИДРОСИЛА"Ремонтные комплекты "ГИДРОСИЛА", SAUER
насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22
мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22
Запасные части насоса ТН90-1
Пробка транспортная НП90-00.024
Запасные части насоса ТН90-1
Прокладка НП90-00.015
Запасные части насоса ТН90-1
Кольцо регулировочное НП90-00.019
Запасные части насоса ТН90-1
Штифт НП90-00.023
Запасные части насоса ТН90-1
Распределитель НП90-00.001 правый
Запасные части насоса ТН90-1
Распределитель НП90-00.001 левый
Запасные части насоса ТН90-1
Дно приставное НП90-01.002
Запасные части насоса ТН90-1
Подшипник 6-7406А ТУ 37.006.060-80
Запасные части насоса ТН90-1
Крышка насоса задняя PVH90-02.000Запасные части насоса ТН90-1
Шайба 10 65Г 019 ГОСТ 6402-70
Запасные части насоса ТН90-1
Шайба 12 65Г 019 ГОСТ 6402-70
Запасные части насоса ТН90-1
Болт М12х40.88.016 ГОСТ 7798-70Запасные части насоса ТН90-1
Болт М10х25.88.019 ГОСТ 7798-70Запасные части насоса ТН90-1
Болт М12х40.88.019 ГОСТ 7798-70Запасные части насоса ТН90-1
Насос шестеренный GP2.5K32/2K10R-A333AA-F
Насос шестеренный GP32K-10K-RC2.52AA4AA
Насос шестеренный НШ32Д-10Д-3-00-00Запасные части насоса ТН90-1
Насос шестеренный GP2.5K32/2K10L-A333AA-F
Насос шестеренный GP32K-10K-LC2.52AA4AA
Насос шестеренный GP32K-10K-L2.52АА4АА
Насос шестеренный GP32N-10N-L2.52АА4АА
Насос шестеренный НШ32Д-10Д-3-00-01Запасные части насоса ТН90-1
Насос шестеренный GP2.5K32L-A333A
Насос шестеренный GP32K-L2.5AA4A
Насос шестеренный НШ32Д-4-00-00-03Запасные части насоса ТН90-1
Насос шестеренный GP2.5K32R-A333A
Насос шестеренный GP32K-R2.5AA4A
Насос шестеренный НШ32Д-4-00-00-02

телефон

(495) 997-17-23

(926) 870-70-72

Запасные части насоса ТН90-1
Кольцо уплотнительное НП90-00.011-03
Запасные части насоса ТН90-1
Серьга НП90-00.007
Запасные части насоса ТН90-1
Клапан обратный НП90-07.000
Запасные части насоса ТН90-1
Штифт НП90-00.022
Запасные части насоса ТН90-1
Кольцо уплотнительное 120-125-25-2-6 ГОСТ 9833-73
Запасные части насоса ТН90-1
Кольцо уплотнительное 108-112-25-2-6 ГОСТ 9833-73
Запасные части насоса ТН90-1
Болт PVH90-1-00.003
Запасные части насоса ТН90-1
Насос подпитки внутреннее зацепление CPG-00.000-04Запасные части насоса ТН90-1
Насос подпитки внутреннее зацепление CPG-00.000-11Запасные части насоса ТН90-1
Кольцо TH112-2-00.001, B-22 ГОСТ 13943-86
Запасные части насоса ТН90-1
Шайба упорная НП90-09.008
Запасные части насоса ТН90-1
Шайба НП90-00.046
Запасные части насоса ТН90-1
Насос шестеренный GP2.5K12/2K8R-A333AA-F
Насос шестеренный GP12K-8K-R22АА4АА
Насос шестеренный НШ12Д-8Д-3-00-00Запасные части насоса ТН90-1
Насос шестеренный GP2.5K12/2K8L-A333AA-F
Насос шестеренный GP12K-8K-L22АА4АА
Насос шестеренный НШ12Д-8Д-3-00-00-01Запасные части насоса ТН90-1
Болт PVH90-1-00.003-01
Запасные части насоса ТН90-1
Насос шестеренный GP2.5K8R-A333A
Насос шестеренный GP8K-R2AA4A
Насос шестеренный НШ8Д-3-00-00Запасные части насоса ТН90-1
Насос шестеренный GP2.5K8L-A333A
Насос шестеренный GP8K-L2AA4A
Насос шестеренный НШ8Д-3-00-00-01Запасные части насоса ТН90-1
Муфта PVH90+GP-00.001Запасные части насоса ТН90-1
Сепаратор НП90-01.003
Запасные части насоса ТН90-1
Плунжер с пятой НП90-01.100
Запасные части насоса ТН90-1
Опора НП90-00.003
