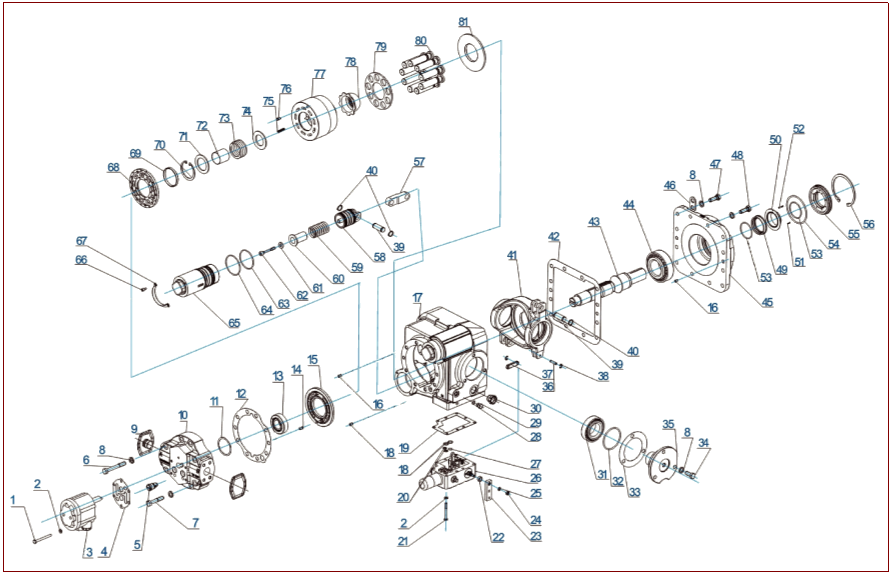

Поз.

ОБОЗНАЧЕНИЕ

ГИДРОСИЛА

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛ-ВО

1

PVS90-00.040

НП90-00.040

Болт

4

2

PVS90-00.044

НП90-00.044

Шайба

13

3

CPX 18/1R.B

НП90-05.000 правый

Насос подпитки НШ-18

1

3

CPX 18/1L.B

НП90-05.000 левый

Насос подпитки НШ-18

1

3

CPX 18x8/1R.B1

CPX 18x8/1R.B1

Насос подпитки НШ-18х8

1

3

CPX 18x8/L1.B1

CPX 18x8/L1.B1

Насос подпитки НШ-18х8

1

4

PVS90-00.016

НП90-00.016

Прокладка

1

5

PVS90-07.000

НП90-07.000

Клапан обратный

2

6

PVS33-00.031

НП33-00.031

Болт

4

7

PVS33-00.032

НП33-00.032

Болт

4

8

PVS33-00.046

НП33-00.046

Шайба

27

9

PVS90-00.024

НП90-00.024

Пробка транспортная

2

10

PVS71-00.005

НП71-00.005

Крышка задняя насоса

1

11

PVS71-00.019

НП71-00.019

Кольцо регулировочное

5

12

PVS71-00.015

НП71-00.015

Прокладка

1

13

M84210/M84249

M84210/M84249

Подшипник

1

14

PVS90-00.023

НП90-00.023

Штифт

1

15

PVS71-00.001

НП71-00.001

Распределитель правый

1

15

PVS71-00.001Л

НП71-00.001Л

Распределитель левый

1

16

PVS90-00.022

НП90-00.022

Штифт

4

17

PVS71-00.004

НП71-00.004

Корпус насоса

1

18

НП90-00.011-01

НП90-00.011-01

Кольцо уплотнительное

4

19

PVS90-00.017

НП90-00.017

Прокладка

1

20

PVS90-00.013-01

НП90-00.013-01

Жиклёр

2

21

PVS90-00.038

НП90-00.038

Болт

9

22

PVS90-00.009

НП90-00.009

Втулка

1

23

PVS90-00.010

НП90-00.010

Рычаг управления

1

24

PVS90-00.043

НП90-00.043

Гайка

1

25

PVS90-00.045

НП90-00.045

Шайба с лапкой

1

26

PVS90-06.000

НП90-06.000

Гидрораспределитель

1

27

PVS90-00.013

НП90-00.013

Жиклёр

1

28

НП90-00.011-06

НП90-00.011-06

Кольцо уплотнительное

1

29

PVS90-12.001

НП90-12.001

Пробка резьбовая

1

30

PVS90-00.025

НП90-00.025

Пробка резьбовая транспортная

2

31

M84210/M84249

M84210/M84249

Подшипник

2

32

PVS71-08.002

PVS71-08.002

Кольцо уплотнительное

2

33

PVS71-00.018

НП71-00.018

Шайба регулировочная

4

33

PVS71-00.018-01

НП71-00.018-01

Шайба регулировочная

1

33

PVS71-00.018-02

НП71-00.018-02

Шайба регулировочная

4

34

PVS71-00.037

НП71-00.037

Болт

6

35

PVS71-08.001

НП71-08.001

Цапфа

2

36

PVS90-09.011-01

НП90-09.011-01

Палец

1

37

PVS90-09.010

НП90-09.010

Тяга

1

38

PVS90-09.012

НП90-09.012

Шайба упорная

2

39

PVS90-09.007

НП90-09.007

Палец

2

40

PVS90-09.008

НП90-09.008

Шайба упорная

4

41

PVS71-09.001

НП71-09.001

Люлька

1

42

PVS71-00.014

НП71-00.014

Прокладка

1

43

PVS71-02.001 21-Z

НП71-02.001 21 шлиц

Вал

1

44

TS 3386/3320

TS 3386/3320

Подшипник

1

45

PVS71-03.001

НП71-03.001

Крышка передняя (фланец)

1

46

PVS33-00.007

НП33-00.007

Серьга

2

47

PVS33-00.036

НП33-00.036

Болт

3

48

PVS33-00.034

НП33-00.034

Болт

9

49

PVS33-00.002

НП33-00.002

Втулка торцевого уплотнения

1

50

PVS33-04.003

НП33-04.003

Втулка торцевого уплотнения

1

51

НП90-04.004

НП90-04.004

Пружина

8

52

PVS90-04.002

НП90-04.002

Штифт

1

53

PVS33-00.011

НП33-00.011

Кольцо уплотнительное

2

54

PVS33-04.004

НП33-04.004

Кольцо уплотнительное

1

55

PVS33-04.001

НП33-04.001

Корпус торцевого уплотнения

1

56

PVS33-00.028

НП33-00.028

Кольцо пружинное

1

57

PVS71-09.002

НП71-09.002

Тяга

2

58

PVS90-09.001

НП90-09.001

Сервопоршень

2

59

НП90-09.003-3

НП90-09.003

Пружина

2

60

PVS90-09.004

НП90-09.004

Стакан

2

61

PVS90-09.005

НП90-09.005

Шайба

2

62

М8-6gх55.58.05

М8-6gх55.58.05

Болт ГОСТ 7795-70

2

63

НП90-00.011-03

НП90-00.011-03

Кольцо уплотнительное

2

64

НП90-00.011-02

НП90-00.011-02

Кольцо уплотнительное

2

65

PVS90-10.0020

НП90-10.001

Сервоцилиндр

2

66

PVS90-00.042

НП90-00.042

Винт

4

67

PVS90-00.006

НП90-00.006

Скоба

2

68

PVS71-01.002

НП71-01.002

Дно приставное

1

68

PVS71-01.300

НП71-01.300

Дно приставное биметалл

1

69

PVS71-01.007

НП71-01.007

Кольцо центрирующее

1

70

В-58

В-58

Кольцо ГОСТ 13943-86

1

71

PVS71-01.006

НП71-01.006

Шайба

1

72

PVS71-01.005

НП71-01.005

Втулка

1

73

PVS71-01.009

НП71-01.009

Пружина

1

74

PVS71-01.004

НП71-01.004

Шайба

1

75

PVS71-01.010

НП71-01.010

Пружина

6

76

PVS90-01.008

НП90-01.008

Штифт

1

77

PVS71-01.200

НП71-01.200

Блок цилиндров

1

78

PVS71-01.001

НП71-01.001

Втулка сферическая

1

79

PVS71-01.003

НП71-01.003

Сепаратор

1

80

PVS71-01.100

НП71-01.100

Плунжер с пятой

9

81

PVS71-00.003

НП71-00.003

Опора

1
