Запасные части насос НП-33 «ГИДРОСИЛА», SPV-20 SAUER

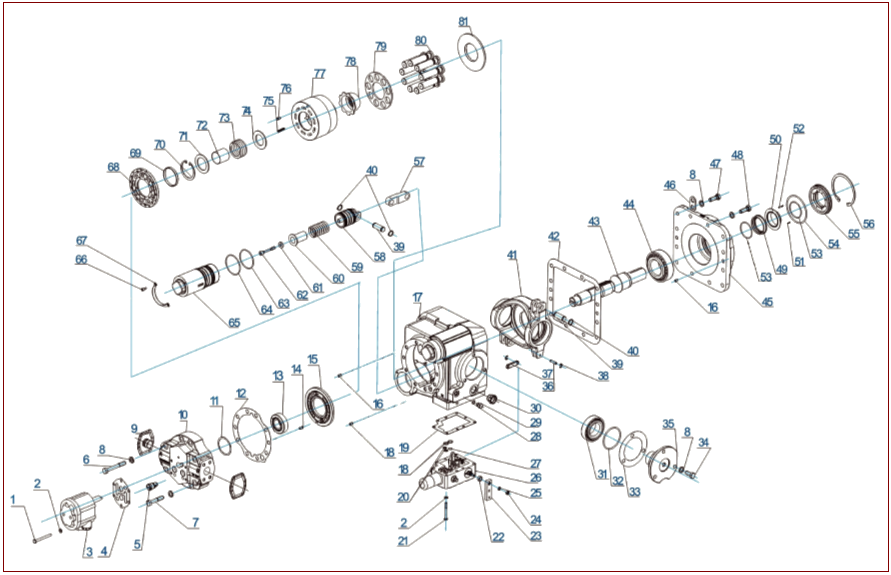

структурная схема
гидравлического насоса НП-33, SPV-20

Для увеличения нажать на схему

Запасные части насос НП-112 «ГИДРОСИЛА»
Запасные части мотор МП-112 «ГИДРОСИЛА»
Запасные части насос НП-71 «ГИДРОСИЛА», SPV-22 SAUER
Запасные части мотор МП-71 «ГИДРОСИЛА», SMF-22 SAUER
Запасные части насос НП-52 «ГИДРОСИЛА», SPV-21 SAUER
Запасные части мотор МП-52 «ГИДРОСИЛА», SMF-21 SAUER
Запасные части насос НП-33 «ГИДРОСИЛА», SPV-20 SAUER
Запасные части мотор МП-33 «ГИДРОСИЛА», SMF-20 SAUER
Запасные части гидрораспределитель НП90-06.000 «ГИДРОСИЛА»
Запасные части насос подпитки НП90-05.000 НШ-18 «ГИДРОСИЛА»
Запасные части клапанная коробка МП90-02.000 «ГИДРОСИЛА»
Запасные части роторная группа (качающий узел) «ГИДРОСИЛА», SAUER
насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22
мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22
Запасные части насос НП-90 «ГИДРОСИЛА», SPV-23 SAUER
Запасные части мотор МП-90 «ГИДРОСИЛА», SMF-23 SAUER
Запасные части насос ТН112-2 «ГИДРОСИЛА»
Запасные части насос ТН90-1 «ГИДРОСИЛА»
Запасные части гидростатической трансмиссии ГСТ-90, ГСТ-112 "ГИДРОСИЛА"Ремонтные комплекты "ГИДРОСИЛА", SAUER
насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22
мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22

телефон

(495) 997-17-23

(926) 870-70-72

Поз.

ОБОЗНАЧЕНИЕ

ГИДРОСИЛА

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛ-ВО

1

PVS33-00.040

НП33-00.040

Болт

4

2

PVS90-00.044

НП90-00.044

Шайба

13

3

CPX 12/1R.B1

НП33-05.000 правый

Насос подпитки НШ-12

1

3

CPX 12/1L.B1

НП33-05.000 левый

Насос подпитки НШ-12

1

4

PVS90-00.016

НП90-00.016

Прокладка

1

5

PVS90-07.000

НП90-07.000

Клапан обратный

2

6

PVS33-00.031

НП33-00.031

Болт

4

7

PVS33-00.032

НП33-00.032

Болт

4

8

PVS33-00.046

НП33-00.046

Шайба

27

9

PVS90-00.024

НП90-00.024

Пробка транспортная

2

10

PVS33-00.005

НП33-00.005

Крышка задняя насоса

1

11

PVS33-00.019

НП33-00.019

Кольцо регулировочное

5

12

PVS33-00.015

НП33-00.015

Прокладка

1

13

K-HM 81610/K-HM 81649

K-HM 81610/K-HM 81649

Подшипник

1

14

PVS33-00.023

НП33-00.023

Штифт

1

15

PVS33-00.001

НП33-00.001

Распределитель правый

1

15

PVS33-00.001Л

НП33-00.001Л

Распределитель левый

1

16

PVS90-00.022

НП90-00.022

Штифт

4

17

PVS33-00.004

НП33-00.004

Корпус насоса

1

18

PVS90-00.011-01

НП90-00.011-01

Кольцо уплотнительное

4

19

PVS90-00.017

НП90-00.017

Прокладка

1

20

PVS90-00.013-01

НП90-00.013-01

Жиклёр

2

21

PVS90-00.038

НП90-00.038

Болт

9

22

PVS90-00.009

НП90-00.009

Втулка

1

23

PVS90-00.010

НП90-00.010

Рычаг управления

1

24

PVS90-00.043

НП90-00.043

Гайка

1

25

PVS90-00.045

НП90-00.045

Шайба с лапкой

1

26

PVS90-06.000

НП90-06.000

Гидрораспределитель

1

27

PVS90-00.013

НП90-00.013

Жиклёр

1

28

PVS90-00.011-06

НП90-00.011-06

Кольцо уплотнительное

1

29

PVS90-12.001

НП90-12.001

Пробка резьбовая

1

30

PVS90-00.025

НП90-00.025

Пробка резьбовая транспортная

2

31

TS 15123/15245

TS 15123/15245

Подшипник

2

32

PVS33-08.002

НП33-08.002

Кольцо уплотнительное

2

33

PVS33-00.018

НП33-00.018

Шайба регулировочная

4

33

PVS33-00.018-01

НП33-00.018-01

Шайба регулировочная

1

33

PVS33-00.018-02

НП33-00.018-02

Шайба регулировочная

4

34

PVS33-00.037

НП33-00.037

Болт

6

35

PVS33-08.001

НП33-08.001

Цапфа

2

36

PVS90-09.011-01

НП90-09.011-01

Палец

1

37

PVS90-06.009

НП90-06.009

Тяга

1

38

PVS90-09.012

НП90-09.012

Шайба упорная

2

39

PVS33-09.007

НП33-09.007

Палец

2

40

PVS33-09.008

НП33-09.008

Шайба упорная

4

41

PVS33-09.002

НП33-09.002

Люлька

1

42

PVS33-00.014

НП33-00.014

Прокладка

1

43

PVS33-02.001

НП33-02.001

Вал

1

44

TS 344A/332

TS 344A/332

Подшипник

1

45

PVS33-03.001

НП33-03.001

Крышка передняя (фланец)

1

46

PVS33-00.007

НП33-00.007

Серьга

2

47

PVS33-00.036

НП33-00.036

Болт

3

48

PVS33-00.034

НП33-00.034

Болт

9

49

PVS33-00.002

НП33-00.002

Втулка торцевого уплотнения

1

50

PVS33-04.003

НП33-04.003

Втулка торцевого уплотнения

1

51

PVS90-04.004

НП90-04.004

Пружина

8

52

PVS90-04.002

НП90-04.002

Штифт

1

53

PVS33-00.011

НП33-00.011

Кольцо уплотнительное

2

54

PVS33-04.004

НП33-04.004

Кольцо уплотнительное

1

55

PVS33-04.001

НП33-04.001

Корпус торцевого уплотнения

1

56

PVS33-00.028

НП33-00.028

Кольцо пружинное

1

57

PVS33-09.006

НП33-09.006

Тяга

2

58

PVS33-09.001

НП33-09.001

Сервопоршень

2

59

PVS33-09.003

НП33-09.003

Пружина

2

60

PVS33-09.004

НП33-09.004

Стакан

2

61

PVS33-09.005

НП33-09.005

Шайба

2

62

М8-6gх55.58.05

М8-6gх55.58.05

Болт ГОСТ 7795-70

2

63

PVS33-00.011-02

НП33-00.011-02

Кольцо уплотнительное

2

64

PVS33-00.011-01

НП33-00.011-01

Кольцо уплотнительное

2

65

PVS33-10.0020

НП33-10.001

Сервоцилиндр

2

66

PVS90-00.042

НП90-00.042

Винт

4

67

PVS33-00.006

НП33-00.006

Скоба

2

68

PVS33-01.002

НП33-01.002

Дно приставное

1

69

PVS33-01.007

НП33-01.007

Кольцо центрирующее

1

70

В-45

В-45

Кольцо ГОСТ 13943-86

1

71

PVS33-01.006

НП33-01.006

Шайба

1

72

PVS33-01.005

НП33-01.005

Втулка

1

73

PVS33-01.009

НП33-01.009

Пружина

1

74

PVS33-01.004

НП33-01.004

Шайба

1

75

PVS33-01.010

НП33-01.010

Пружина

6

76

PVS33-01.008

НП33-01.008

Штифт

1

77

PVS33-01.200

НП33-01.200

Блок цилиндров

1

78

PVS33-01.001

НП33-01.001

Втулка сферическая

1

79

PVS33-01.003

НП33-01.003

Сепаратор

1

80

PVS33-01.100

НП33-01.100

Плунжер с пятой

9

81

PVS33-00.003

НП33-00.003

Опора

1
