Ремонт насоса НП-112 «ГИДРОСИЛА»



от 15 000 до 40 000 руб.

структурная схема
гидравлического насоса НП-112

Для увеличения нажать на схему

ГИДРОНАСОС НП-112

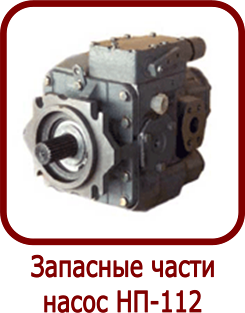

Запасные части насос НП-112 «ГИДРОСИЛА»

телефон

(495) 997-17-23

(926) 870-70-72



Ремонт насоса НП-112 можно разбить на 7 этапов:



1.

Испытание насоса на стенде (при приёме в ремонт)



2.

Разборка и дефектовка насоса

(определение минимально необходимых деталей для замены и максимально возможных деталей для ремонта)

3.

Ремонт деталей, подлежащих восстановлению



4.

Подготовка новых и восстановленных деталей к сборке насоса



5.

Сборка насоса



6.

Испытание насоса на стенде (после ремонта)



7.

Упаковка насоса





Рассмотрим каждый этап ремонта более подробнее.



Этап 1.

Испытание насоса на стенде.





Данные испытания предназначены для определения неисправности насоса.



Основные неисправности насоса НП-112 можно разбить на три основные группы.



1-ая группа

неисправность качающего узла (низкое рабочее давление, высокие утечки в дренаж)



2-ая группа

неисправность системы управления (гидрораспределитель НП90-06.000, насос подпитки НП90-05.000 и детали связанные с ними)



3-я группа

не герметичность насоса (торцевое уплотнение, уплотнительные кольца, прокладки)

Этап 2.

Разборка и дефектовка насоса.



Данные этап предназначен для определение минимально необходимых деталей для замены и максимально возможных деталей для ремонта.



К числу постоянно заменяемых деталей относятся:





Распределитель PVH112-00.00.006 (поз. 16)





Распределитель PVH112-00.00.001 (поз. 16)





Дно приставное PVH112-01.03.000 (поз. 17)





комплект уплотнений PVS90 RK (включает в себя все уплотнительные кольца и прокладки)





Далее определяем возможность восстановления и ремонта деталей.





При износе блока цилиндров PVH112-11.200 и плунжеров PVH112-11.100 замена деталей обязательна

(восстановлению не подлежат).



К наиболее часто меняемым деталям можно отнести:





Распределитель PVH112-00.00.006 (поз. 16)





Распределитель PVH112-00.00.001 (поз. 16)





Дно приставное PVH112-01.03.000 (поз. 17)





комплект уплотнений PVS90 RK







Вал PVH112-15.001 (поз. 38)







насос подпитки CPX 18/1R(L).B1 (поз. 3)







распределитель PVS90-06.000 (поз. 29)







Блок цилиндров PVH112-11.200 (поз. 76)







плунжер PVH112-11.100 (поз. 82)







сепаратор PVH112-1.11.001 (поз. 81)







втулка сферическая PVH112-11.006 (поз. 80)







опора PVS90-00.003 (поз. 83)







клапан обратный PVS90-07.000 (поз. 5)







тяга PVS90-09.006 (поз. 58)







втулка ТУ PVS90-00.002 (поз. 50)







втулка ТУ PVS90-04.003 (поз. 51)







корпус ТУ PVS90-04.001 (поз. 56)





Этап 3.

Ремонт деталей, подлежащих восстановлению.





На данном этапе производится ремонт и восстановление деталей.





К наиболее часто восстанавливаемым деталям можно отнести:





насос подпитки CPX 18/1R(L).B1 (поз. 3)







распределитель PVS90-06.000 (поз. 29)







плунжер PVH112-11.100 (поз. 82)







опора PVS90-00.003 (поз. 83)







втулка ТУ PVS90-00.002 (поз. 50)







втулка ТУ PVS90-04.003 (поз. 51)





Этап 4.

Подготовка новых и восстановленных деталей к сборке насоса.





На данном этапе производится подготовка деталей к сборке насоса.



Этап 5.

Сборка насоса.







На данном этапе производится сборка насоса.



Этап 6.

Испытание насоса на стенде (после ремонта).





Данные испытания предназначены для определения работоспособности насоса после ремонта.



Испытания насоса НП-112 можно разбить на три основные группы.





1-ая группа

испытания качающего узла (рабочее давление, утечки в дренаж)





2-ая группа

испытания системы управления (гидрораспределитель НП90-06.000, насос подпитки НП90-05.000)



3-я группа

испытания на герметичность насоса (торцевое уплотнение, уплотнительные кольца, прокладки)

Этап 7.

Упаковка насоса.







На данном этапе производится упаковка насоса для транспортировки клиентом.













Цена ремонта насоса НП-112

зависит от количества меняемых деталей и от сложности работы

и варьируется от 15 000 до 40 000 руб.

Гарантия на выполненные работы - 12 месяцев.
