Ремонт насоса 224.20.05А можно разбить на 6 этапов:

1.

Разборка и дефектовка насоса

(определение минимально необходимых деталей для замены и максимально возможных деталей для ремонта)

2.

Ремонт деталей, подлежащих восстановлению

3.

Подготовка новых и восстановленных деталей к сборке насоса

4.

Сборка насоса

5.

Испытание насоса на стенде (после ремонта)

6.

Упаковка насоса

Рассмотрим каждый этап ремонта более подробнее.

Этап 1.

Разборка и дефектовка насоса.

Данные этап предназначен для определение минимально необходимых деталей для замены и максимально возможных деталей для ремонта.

К числу постоянно заменяемых деталей относятся:

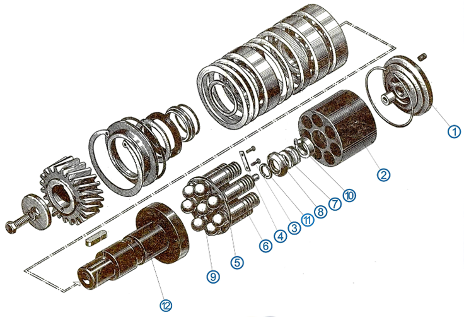

Распределитель 20-го типоразмера 10330 02000 (поз. 1)

комплект уплотнений (включает в себя все уплотнительные кольца и прокладки)

Далее определяем возможность восстановления и ремонта деталей.

При износе блока цилиндров 20-го типоразмера 310.4.56.290 и поршня 20-го типоразмера 310.2.56.240 замена деталей обязательна (восстановлению не подлежат).

К наиболее часто меняемым деталям можно отнести:

комплект уплотнений (включает в себя все уплотнительные кольца и прокладки)

Блок цилиндров 20-го тип. 310.2.56.230 (поз. 2)

Распределитель 20-го типоразмера 10330 02000 (поз. 1)

Поршень 20-го тип. 310.2.56.240 (поз. 6)

Центральный шип 20-го тип. 310.2.56.216 (поз. 9)

Пластина прижимная 20-го типоразмера 310.2.56.235 (поз. 5)

Пружина тарельчатая 20-го типоразмера 310.2.56.227 (поз. 7)

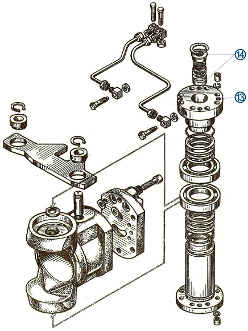

Клапан 11800 02301 (поз. 14)

Этап 2.

Ремонт деталей, подлежащих восстановлению.

На данном этапе производится ремонт и восстановление деталей.

К наиболее часто восстанавливаемым деталям можно отнести:

Блок цилиндров 20-го тип. 310.2.56.230 (поз. 2)

Распределитель 20-го типоразмера 10330 02000 (поз. 1)

Клапан 11800 02301 (поз. 14)

Этап 3.

Подготовка новых и восстановленных деталей к сборке насоса.

На данном этапе производится подготовка деталей к сборке насоса.

Этап 4.

Сборка насоса.

На данном этапе производится сборка насоса.

Этап 5.

Испытание насоса на стенде (после ремонта).

Данные испытания предназначены для определения работоспособности насоса

после ремонта.

Испытания насоса 224.20.05А можно разбить на три основные группы.

1-ая группа

испытания качающего узла (рабочее давление, утечки в дренаж)

2-ая группа

испытания системы управления (настройка регулятора)

3-я группа

испытания на герметичность насоса (уплотнительные кольца, прокладки)

Этап 6.

Упаковка насоса.

На данном этапе производится упаковка насоса для транспортировки клиентом.

Цена ремонта насоса 224.20.05А

составляет 50 000 руб.

Гарантия на выполненные работы - 12 месяцев.
